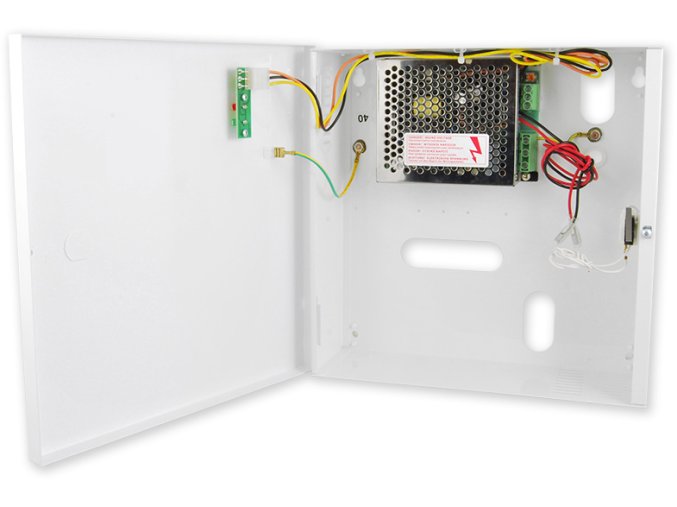

HPSB2512B Zálohovaný napájecí zdroj 13,8V/2A/7Ah
Popis
Zálohovaný napájecí zdroj je určený pro nepřetržité napájení zařízení vyžadujících stabilizované napětí 12V DC (+/-15%). Napájecí zdroj dodává napětí U=13,8V DC s výkonem:I=2A + 0,5A nabíjení akumulátoru*.
V případě ztráty síťového napětí dochází k okamžitému přepojení na akumulátorové napájení. Napájecí zdroj je vyroben na základě modulu impulsního, energeticky vysoce účinného napájecího zdroje, umístěného v kovové přístrojové skříňce (barva RAL 9003) s místem pro akumulátor 7Ah/12V. Přístrojová skříňka je vybavena mikrospínačem signalizujícím otevření dvířek (čelní strana).
Během normálního provozu součet proudů odebíraných spotřebiči nesmí přesáhnout I = 2A*.
Maximální nabíjecí proud akumulátoru je 0,5A*.
Souhrnný proud spotřebičů + akumulátor je maximálně 2,5A*.
Manuál: HPSB2512C.pdf
Leták: HPSB2512C.pdf
Technické parametry
| Typ napájecího zdroje | A (EPS - External Power Source) |
| Napájecí napětí | 176÷264V AC 50÷60Hz |
| Odběr proudu | 0,45A/230VAC max. |
| Výkon napájecího zdroje | 35W max. |
| Účinnost | 74% |
| Výstupní napětí |
13,8V DC 9,5V÷13,8V DC – činnost baterie |
| Výstupní proud | 2A max. |
| Nabíjecí proud akumulátoru | 0,5A max. |
| Rozsah regulace výstupního napětí | 12-14VDC |
| Prostor pro akumulátor | max. 7Ah/12V |
| Ochrana proti zkratu SCP | elektronicky, automatický návrat |
| Ochrana v akumulátorovém obvodu OLP | 105-150% výkonu napájecího zdroje, automatický návrat |
| Zajištění v obvodu akumulátoru SCP a opačná polarizace připojení | polymerová pojistka |
| Zajištění proti přepětí | varistory |
| Ochrana proti přepětí OVP | >16V (automatický návrat) |
| Ochrana akumulátoru před přílišným vybitím UVP | U<9,5V (± 5%) – odpojení akumulátorové svorky |
|
Ochrana protisabotážní: - TAMPER; výstup signalizující otevření krytu napájecího zdroje |
- mikrospínač, kontakty NC (kryt uzavřen), 0,5A@50V DC (max.) |
| Optická signalizace práce | Ano - LED diody |
| Pracovní podmínky | II třída, -10°C÷40°C |
| Kryt | Ocelový plech |
| Rozměry | 255 x 255 x 90 mm |
| Zajištění | Válcový šroub x 1 (od čela), (možnost montáže zámku) |
| Pozor |
Kryt je vzdálený od montážního podkladu za účelem provedeníkabelového vedení Chlazení napájecího zdroje: konvekční. Svorky: Napájení: Φ0,63÷2,5, výstupy akumulátoru: 6,3F-2,5. |
