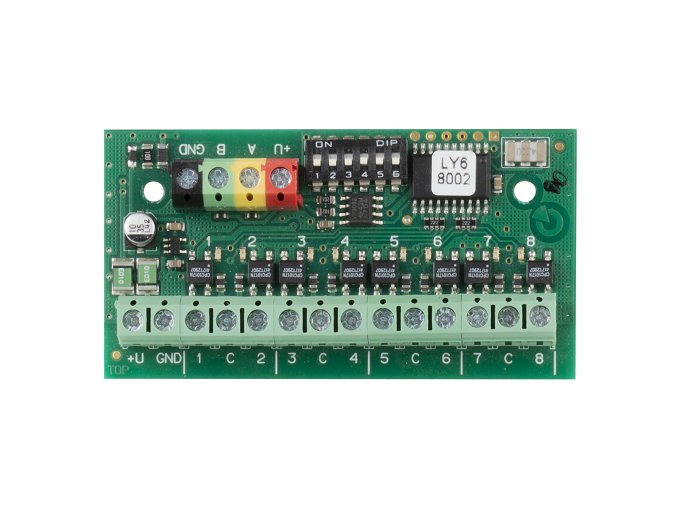

JB-118N Sběrnicový signální modul výstupů PG, 8 výstupů
Kód: JB-118NSouvisející produkty
Detailní popis produktu
Nepřehlédněte!
Tento výrobek je pro konečného spotřebitele neprodejný. Prodej se realizuje pouze prostřednictvím certifikovaných montážních firem včetně odborné instalace.
Výrobek je komponentem systému JABLOTRON 100. Poskytuje celkem osm galvanicky oddělených výstupů. Může sloužit například k ovládání optických indikačních prvků, rádiových komunikátorů nebo silových relé.
Je konstruován pro montáž do víceúčelových krabic JA-19xPL nebo pomocí vhodného držáku na DIN lištu. Výstupy jsou izolovány od sběrnice. Nastavování se provádí pomocí DIP switche (PG 1 - 128).
Modul JB-118N nahrazuje modul JA-118N.
Není adresovatelný (neobsahuje v zabezpečovacím systému žádnou pozici).
Technické parametry
|
Napájení |
ze sběrnice ústředny 12V (9 … 15 V) |
|
Proudová spotřeba při záloze výstupy rozepnuty/sepnuty |
5 mA / 10m A |
|
Proudová spotřeba pro volbu kabelu |
10 mA |
|
Maximální proud z výstupu +U (elektronická pojistka) |
< 100 mA (pro výpočty proudu nutno připočíst všechna připojená zařízení) |
|
Rozměry |
77 x 40 x 15 mm |
|
Klasifikace |
stupeň 2 dle ČSN EN 50131-1, pouze při umístění modulu do krabice JA-194PL nebo JA-195PL s použitím modulu JA-111H TRB |
|
Prostředí dle ČSN EN 50131-1 |
II. vnitřní všeobecné |
|
Rozsah pracovních teplot |
-10 °C až +40 °C |
|
Dále splňuje |
ČSN EN 50131-3, ČSN EN 50130-4 ed. 2+A1, ČSN EN 55032, ČSN EN 50581 |
Doplňkové parametry
| Kategorie: | Výstupní moduly |
|---|---|
| EAN: | 8595614123365 |
