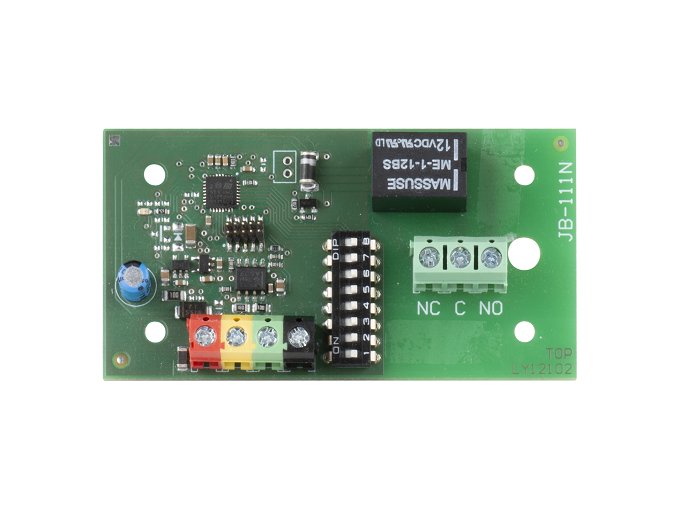

JB-111N Sběrnicový signálový modul výstupů PG
Kód: JB-111NSouvisející produkty
Detailní popis produktu
Nepřehlédněte!
Tento výrobek je pro konečného spotřebitele neprodejný. Prodej se realizuje pouze prostřednictvím certifikovaných montážních firem včetně odborné instalace.
Výrobek je komponentem systému JABLOTRON 100. Poskytuje přepínací kontakt výstupního signálového relé. Může sloužit například k ovládání elektrického zámku dveří, blokování, indikaci atd.
Příslušný výstup PG je nastavený DIP switchem (obsluhuje jeden z výstupů PG 1 - 128).
Modul JB-111N nahrazuje modul JA-111N.
Modul komunikuje a je napájen prostřednictvím sběrnice ústředny. Lze ho instalovat do instalačních krabic JA-19xPL nebo skříně ústředny.
Není adresovatelný (neobsahuje v zabezpečovacím systému žádnou pozici).
Technické parametry
|
Napájení |
ze sběrnice ústředny 12 V (9 …15 V) |
|
|
Proudová spotřeba při záloze (relé rozepnuto/sepnuto) |
5 mA / 25 mA |
|
|
Proudová spotřeba pro volbu kabelu |
25 mA |
|
|
Zatížitelnost kontaktů relé: |
|
|
|
Maximální spínané napětí |
50 V AC / 60 V DC |
|
|
Maximální spínaný proud |
max. 2 A |
|
|
Minimální spínaný proud |
10 mA |
|
|
Rozměry |
70 x 40 x 15 mm |
|
|
Klasifikace |
stupeň 2 dle ČSN EN 50131-1, ČSN EN 50131-3 pouze při umístění modulu do krabice JA-194PL nebo JA-195PL s použitím modulu JA-111H TRB |
|
|
Prostředí dle |
ČSN EN 50131-1 II. vnitřní všeobecné |
|
|
Rozsah pracovních teplot |
-10 °C až +40 °C |
|
|
Dále splňuje |
ČSN EN 50130-4 ed. 2+A1, ČSN EN 55032, ČSN EN 50581 |
|
Doplňkové parametry
| Kategorie: | Výstupní moduly |
|---|---|
| EAN: | 8595614123396 |
