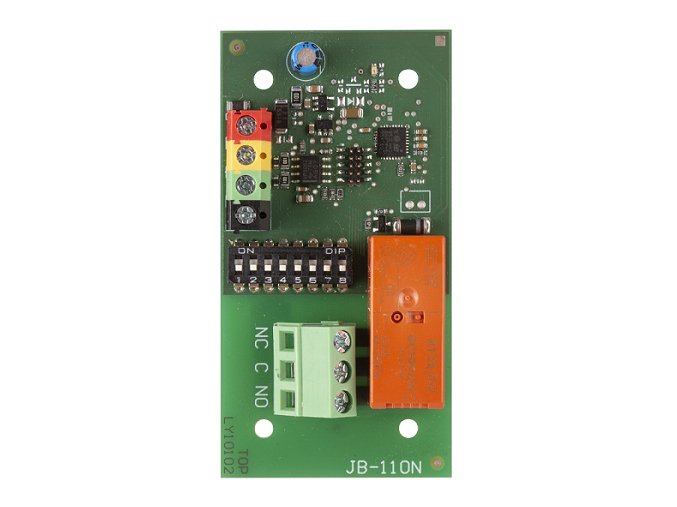

JB-110N Sběrnicový modul silových výstupů PG
Kód: JB-110NSouvisející produkty
Detailní popis produktu
Nepřehlédněte!
Tento výrobek je pro konečného spotřebitele neprodejný. Prodej se realizuje pouze prostřednictvím certifikovaných montážních firem včetně odborné instalace.
Výrobek je komponentem systému JABLOTRON 100. Poskytuje přepínací kontakt výstupního silového relé.
Příslušný výstup PG je nastavený DIP switchem (obsluhuje jeden z výstupů PG 1 - 128).
Modul JB-110N nahrazuje modul JA-110N.
Může sloužit například k ovládání osvětlení, ventilátoru atd.
Modul komunikuje prostřednictvím sběrnice a je napájen sběrnicí ústředny. Lze ho instalovat do instalační krabice JA-19xPL nebo skříně ústředny.
Není adresovatelný (neobsahuje v zabezpečovacím systému žádnou pozici).
Technické parametry
|
Napájení |
ze sběrnice ústředny 12 V (9 …15 V) |
|
|
Proudová spotřeba při záloze (relé rozepnuto/sepnuto) |
5 mA / 45 mA |
|
|
Proudová spotřeba pro volbu kabelu |
45 mA |
|
|
Zatížitelnost kontaktů relé: |
|
|
|
Maximální spínané napětí |
250 V AC / 24V DC |
|
|
Odporová zátěž (cosφ=1) |
max.16 A |
|
|
Indukční, kapacitní zátěž (cosφ=0,4) |
max. 8 A |
|
|
Minimální DC spínaný výkon |
0,5 W |
|
|
Ochrana |
třída II |
|
|
Rozměry |
70 x 38 x 20 mm |
|
|
Klasifikace |
stupeň 2 dle ČSN EN 50131-1, ČSN EN 50131-3 pouze při umístění modulu do krabice JA-194PL nebo JA-195PL s použitím modulu JA-111H TRB |
|
|
Prostředí dle |
ČSN EN 50131-1 II. vnitřní všeobecné |
|
|
Rozsah pracovních teplot |
-10 °C až + 40 °C |
|
|
Dále splňuje |
ČSN EN 50130-4 ed. 2+A1, ČSN EN 55032, ČSN EN 62368-1, ČSN EN 50581 |
|
Doplňkové parametry
| Kategorie: | Výstupní moduly |
|---|---|
| EAN: | 8595614123372 |
