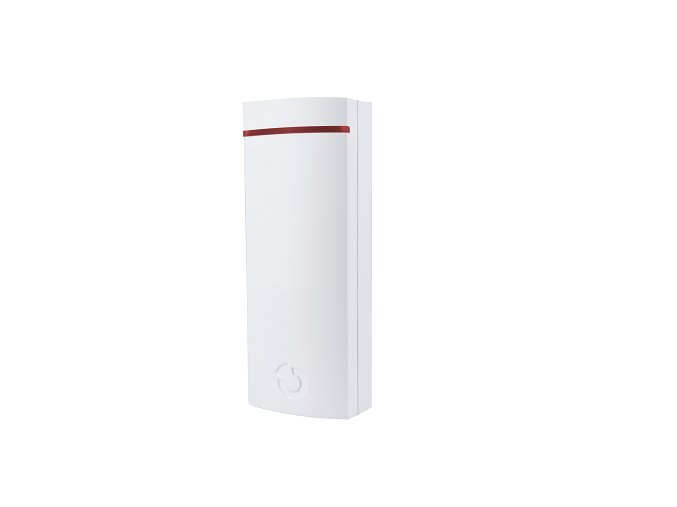

JA-112M Sběrnicový modul připojení magnetického detektoru
Popis
Nepřehlédněte!
Tento výrobek je pro konečného spotřebitele neprodejný. Prodej se realizuje pouze prostřednictvím certifikovaných montážních firem včetně odborné instalace.
Výrobek je sběrnicovým komponentem systému JABLOTRON 100. Sběrnicový modul slouží k připojení široké škály magnetických spínačů pro detekci otevírání dveří a oken. Má dva nezávislé vstupy s možností plného nastavení jejich vlastností.
Na každý vstup je možné připojit až 100m vedení. Vstupy mohou být zapojeny bez vyvážení, mohou být vyváženy jednoduše či dvojitě a popřípadě je lze zapojit ve funkci s roletovým spínačem. Rovněž umožňuje nastavení invertování vstupu či minimální doby aktivace pro spuštění poplachu (0,1 s až 300 s).
Detektor komunikuje se sběrnicí ústředny a je z ní napájen. Detektor je adresovatelný a obsazuje v zabezpečovacím systému dvě pozice.
Technické parametry
|
Napájení |
ze sběrnice ústředny 12 V (9…15 V) |
|
Proudová spotřeba při záloze (klidová) |
5 mA |
|
Proudová spotřeba pro volbu kabelu |
10 mA |
|
Maximální délka propojovacího kabelu vstupu s detektorem |
100 m |
|
Rozměry |
110 x 44 x 26 mm |
|
Klasifikace |
ČSN EN 50131-1 ed. 2+A1+A2, ČSN EN 50131-3 |
|
Prostředí dle |
ČSN EN 50131-1 II. vnitřní všeobecné |
|
Rozsah pracovních teplot |
-10 °C až +40 °C |
|
Dále splňuje |
ČSN EN 50130-4 ed. 2+A2, ČSN EN 55032, ČSN EN 50581 |
